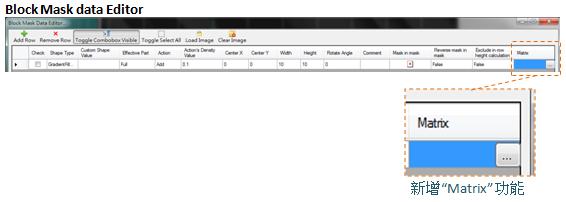

在舊版中，您必須針對所有LED一個一個地輸入所有光罩資訊。對於大尺寸導光板來說，這無疑是個極大的負擔。因此，我們新增了"矩陣"功能來降低這項負擔。 您只需要輸入一個或少數個光罩資訊，系統便會自動計算出其他相關的光罩。

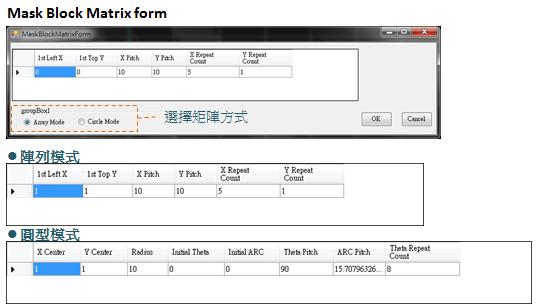

在這個矩陣功能中，我們為客戶提供了兩種模式。針對方形導光板或直下式導光板，LED的排列通常為水平或垂直規則排列，故可以選擇"陣列模式"。對於圓形導光板，若LED是圍繞著圓形導光板排列，則可以選擇"圓型模式"來幫助您修改LED光源區的密度曲線。

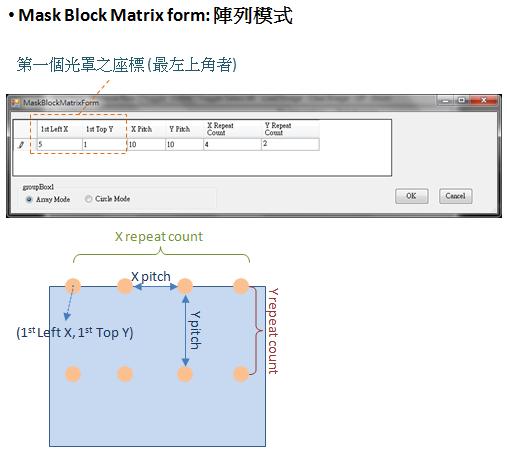

• 陣列模式: 在設定完最左上角的光罩後，系統將會根據您所設定的間距及重複數量自動計算出其他光罩。這些光罩資訊也會自動排列在 Block Mask Data Editor 的表格中。每個光罩間都是獨立的，修改其中一個並不會影響其他光罩。

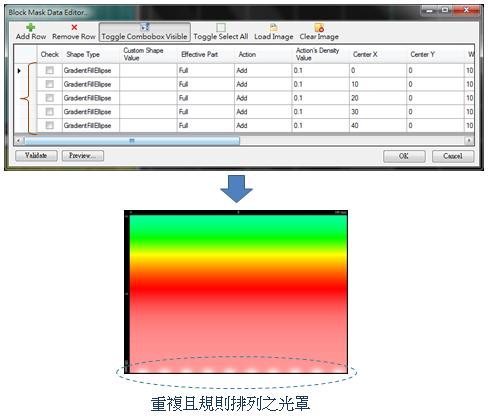

設定完矩陣後，所有光罩都會顯示在 Block mask Data Editor 表格中。

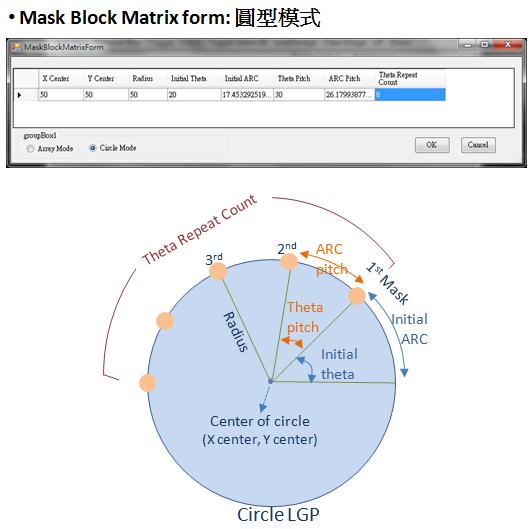

• 圓型模式: 在圓型模式中，X/Y center 和 radius 是用來定義圓形導光板的特性。而 Initial Theta/ARC (起始角度/弧長)則是用來定義第一個光罩的位置。 Theta (角度) 和 ARC (弧長)是相互連結的，當修改其一參數，另一參數也會隨之變動。

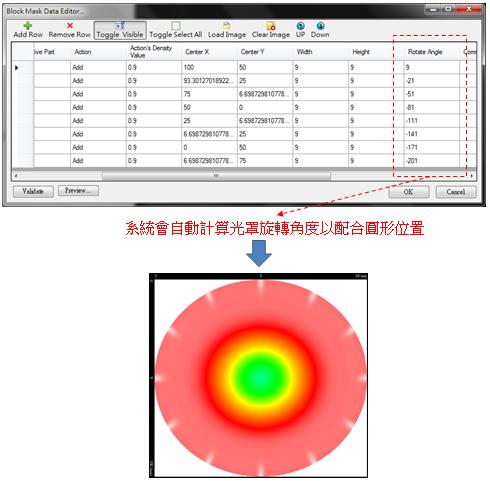

在圓形導光板中，若光罩是環狀排列的，而光罩本身必須隨著其所在圓形的不同位置而做不同角度的旋轉。在此，系統會資動根據其光罩所在位置而計算出其光罩應該要旋轉的角度。

其他更新:

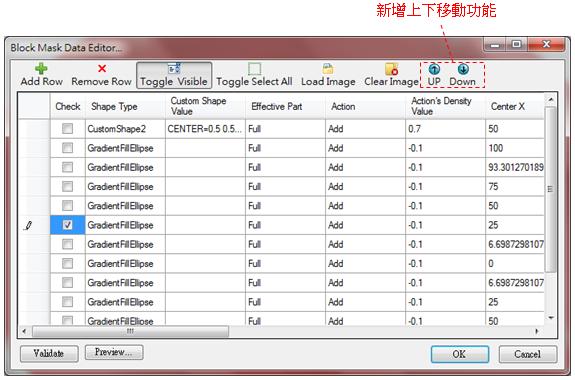

為了讓管理光罩表格更為容易，我們還另外在 Block Mask Data Editor 中新增了Up/Down 按鈕。方便您將所有相關的光罩集中在一起。
