摘要

使用者常常會問,密度跟輝度成正比關係這無庸置疑,那要如何設定密度分佈?本文用很簡單的觀念來說明

前言

輝度與密度最簡單的物理關係可以用:
輝度=係數*入光量*密度那就很容易導出密度變化的趨勢.

理想狀況

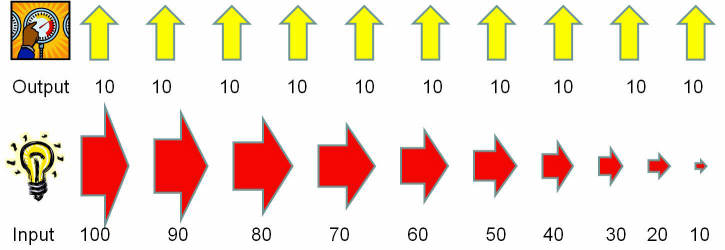

假設光線的強度是100,前進方向分為10個區間,每一個區間理想出光亮為10,如圖1

圖1

假設係數是1,那密度=輝度/入光強度,所以我們可以得到密度分佈如圖2

圖2

套用在BacklightFly

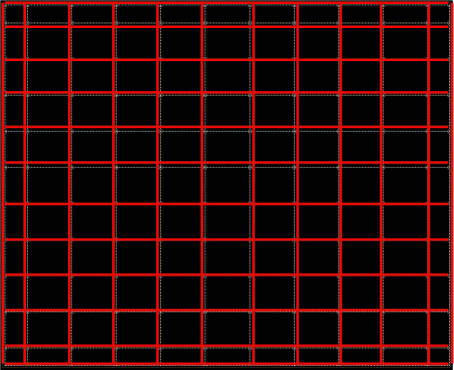

我們利用BacklightFly來設計,以mesh 13X13來設計,中間為等間距10X10外加邊邊,如圖3.

圖3

將密度分佈複製到中間10x10的網格中如圖4.

圖4

利用Profile編輯功能

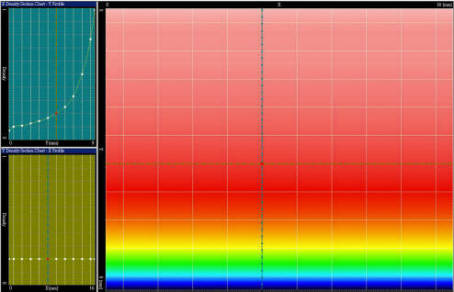

選取任何一點,按左鍵開啟Edit Density section.利用滑鼠及游標編輯曲線,達到平滑的結果如圖5.

圖5

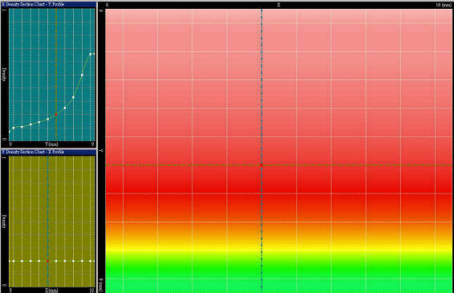

最後再修正最高密度區的密度為0.65~0.85,原因是部份多餘的入光會反射回來,且圓形佈點最高也只能達到0.9附近.修正後如圖6.

圖6

輸出

此時您已經完成設計,可以根據製程輸出相對應的選項.

再次修稿

根據實際出光結果做下一次修正,其方法也非常簡單,我們將會在下篇說明,敬請期待
