OutPut Principal of Light Guide Plate
email： support@febees.com
摘要
使用者在完成密度設計後,必須正確的使用BacklgihtFly輸出,如此才能達到事半功倍的效果.本文將針對輸出做一番介紹.
前言
本軟體不論是同pitch或同size輸出,皆採用相同的密度設計範本,保證輸出的光學均勻度相同,主要不同是在分散與品味,您可以使用同一設計稿,同時比較各種輸出結果.

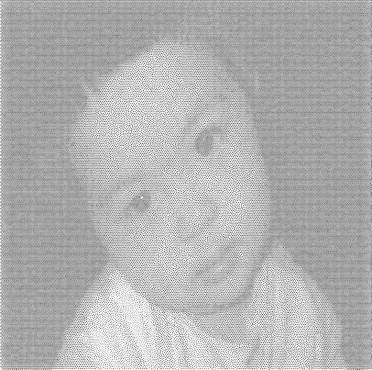

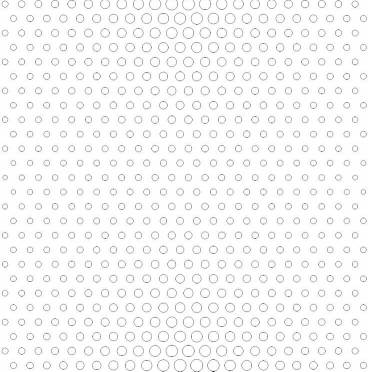

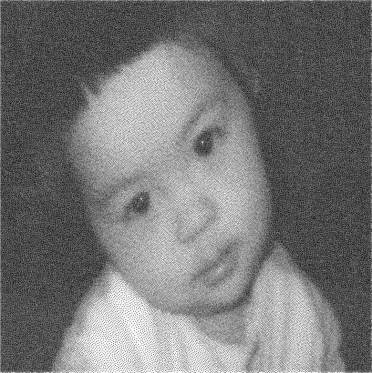

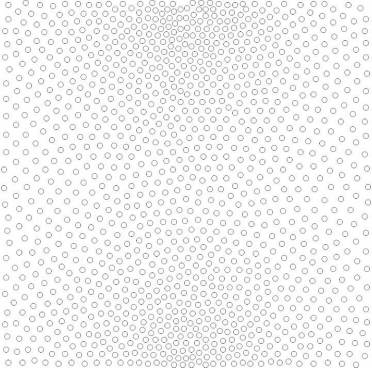

BacklightFly目前在真實輸出點方面,主要提供五種輸出模式.我們以真實像片如圖1 與密度測試圖如圖2輸出做範例:
 |
 |
圖1 |
圖2 |
- 同pitch輸出-->規則排列
- 同pitch輸出-->細緻輸出
- 同size輸出 -->規則排列
- 同size輸出 -->點陣化輸出
- 同size輸出-->細緻輸出
同pitch輸出-->規則排列

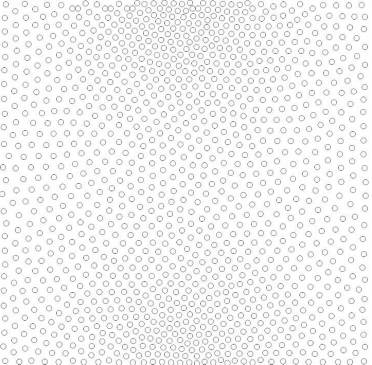

同pitch輸出-->規則排列是最傳統的佈點方式,利用規則的排列,改變點的大小來滿足設計密度的變化,此種設計密度分佈最均勻也最容易,普遍用在印刷製程,少數用在蝕刻製程.如圖3,4.
 |
 |
圖3 |
圖4 |
同pitch輸出-->細緻輸出

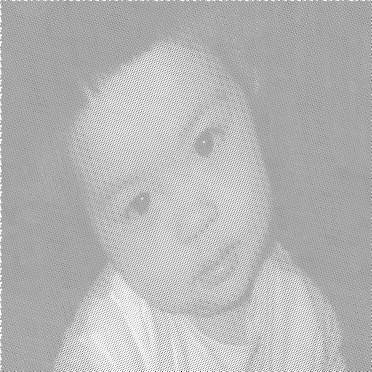

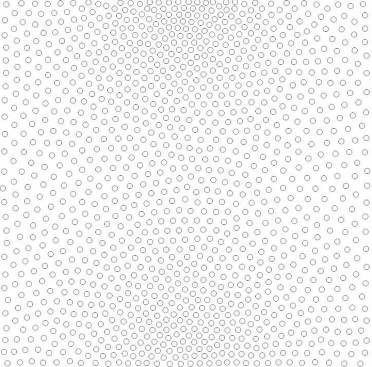

同pitch-->細緻輸出是改良式的佈點,利用晃動及推點最佳化來改善規則排列造成的光干涉問題.如圖5,6.
 |
 |
圖3 |
圖4 |
同size輸出-->規則排列

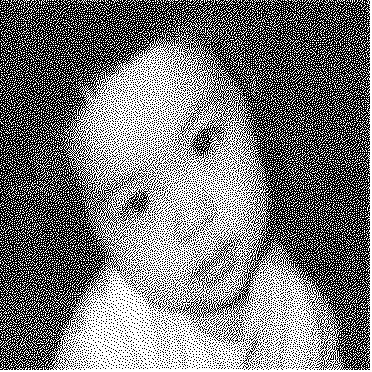

目前同size輸出已經是普遍的設計,尤其是在雷設製程普及後,同size主要分為兩種,一是規則排列佈點,另一是亂數化排列佈點,在規則排列佈點方面,飛比採用的計算間距方式佈點,此輸出的密度解析度高,可輸出良好的背光圖案,缺點是有佈點紋路如圖7,8,9
同size輸出-->點陣化輸出

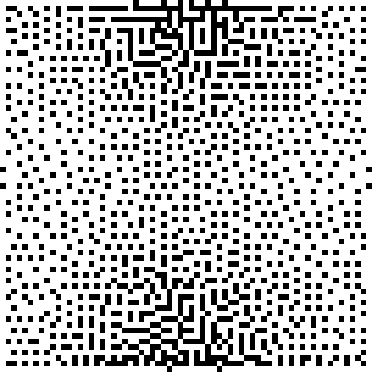

同size點陣化輸出主要是配合點陣化雷射機台所設計的佈點方式,此種方式可以輕易解決大型尺寸點數過多無法預覽的問題如圖˙10,11.
 |
 |
圖10 |
圖11 |
同size輸出-->細緻輸出

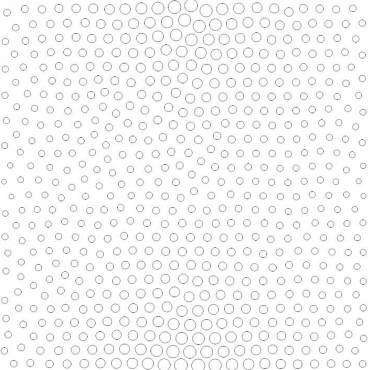

此輸出是BacklightFly最受歡迎的輸出,同樣是同size輸出,經過可設定的回歸計算,將輸出最佳化,可以改變解析度來調整輸出的品質,如果佈點密度高於78.5%還可以啟動最密堆積達到高達90%的密度分佈,可針對初稿及完稿做不同解析度輸出,同時兼顧速度與品質,為推薦得佈法,低解析如圖12,13,高解析如圖14,15,最密堆積如圖16,17
 |
 |
低解析圖12 | 低解析圖13 |
 |
 |
高解析圖14 | 高解析圖15 |
 |
 |
最密堆積圖16 | 最密堆積圖17 |
結論
對於佈的輸出,使用者該如何選擇呢?飛比建議在印刷製程採用同pitch,如果有光學干涉的問題則可以開啟細緻輸出來結決,若要使用同size則必須考慮設計稿的最高密度,
由於印刷的最小間距相當大,所以網點不能太小否則無法達到設計的密度,建議使用細緻輸出並啟用最密堆積達,來克服密度的問題,但網點太大對低密度區可能有亮點的問題.
對於其他如雷射輸出,細緻輸出是最佳的選擇,在調整均勻度階段可以用低解析來處理,以節省輸出的時間,待完稿後可以採用高解析或啟動最密堆積得到最佳的品質,如果用在
圖形輸出,則建議使用高解析來達到最佳輸出影像品質.
