新版通知 - 光罩-Block之 CustomShape 新編輯方法

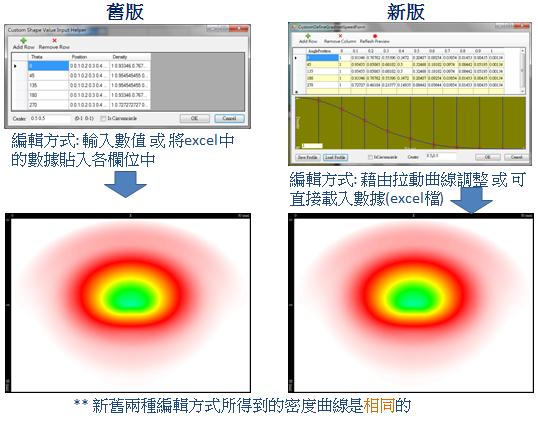

在舊版中,您必須直接輸入數值來定議您的特殊圖形。可是您很難藉由這些大量的數字來想像您所定義的圖形會長怎樣.....因此,在新版中,我們在編輯視窗中建立的一真實的曲線,這將可幫助您更輕易的設計出您想要的曲線! 在新舊版之間,只有編輯畫面不同,若您設定了相同的數值,將可畫出一模一樣的圖形。

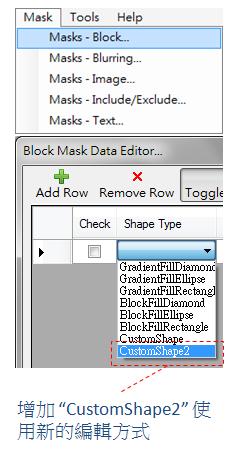

此新功能是位於 "光罩-Block" 選項中. 您可在 Shape Type 細項中找到新的 CustomShape2 功能。

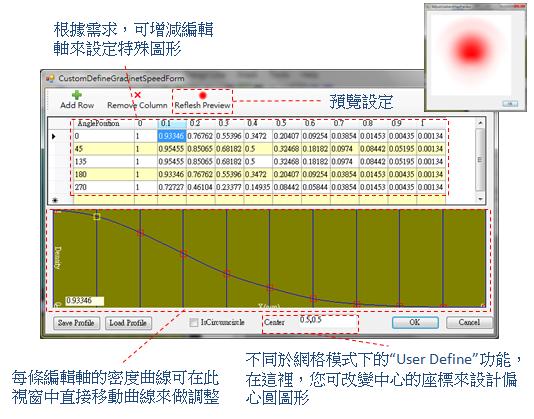

下圖為 CustomShape2 編輯畫面。






其他更新:

舊版中,編輯軸的角度必須起始於零。

新版中,編輯軸可開始於任意角度。
